Тип:

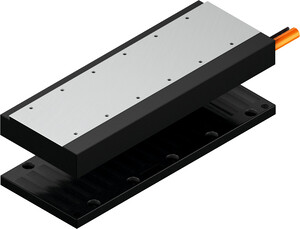

LMSA31G (500mm, Pt1000)
Номер на продукт:
8-79-0514
Диаграма сила-скорост
Размери
Размери
| Сили и електрически параметри | |||
|---|---|---|---|
| Fc | Постоянна сила при Tmax | 292 | N |
| Ic | Непрекъснат ток при Tmax | 2 | Aeff |
| Fp | Пикова сила (за 1 сек.) | 823 | N |
| Ip | Пиков ток (за 1 секунда) | 6 | Aeff |
| Fu | Максимална сила (за 0,5 сек.) | 1079 | N |
| Iu | Максимален ток (за 0,5 сек.) | 10 | Aeff |
| Kf | Силова константа | 145,8 | N/Aeff |
| Fa | Притегателна сила | 1444 | N |
| Ke | Електрическа времева константа | 4,9 | ms |
| R25 | Съпротивление | 19,2 | Ω |
| L | Индуктивност | 94,1 | mH |
| Ku | Константа на напрежението | 84,2 | Veff/(m/s) |
| Km | Константа на двигателя | 27,2 | N/⎷W |
| Rth | Термично съпротивление | 0,6 | °C/W |
| Tth | Термична времева константа | 1440 | s |
| Термичен превключвател | 1 × Pt1000 + 1 × (3 PTC SNM 120 в серия) | ||
| Максимално напрежение в междинния кръг | 750 | V | |
| Механични параметри | |||
|---|---|---|---|
| Rbend | Максимален радиус на огъване на кабела на двигателя | 69 | mm |
| 2τ | Разстояние между полюсите | 30 | mm |
| Tmax | Максимална температура на намотката | 120 | °C |
| n | Монтажни отвори форсър | 2 | |
| MF | Тегло на форсъра | 1,9 | kg |
| LF | Дължина форсър | 118 | mm |
| MS | Собствено тегло на статора | 8,5 | kg/m |
| Обща височина | 36 | mm | |
