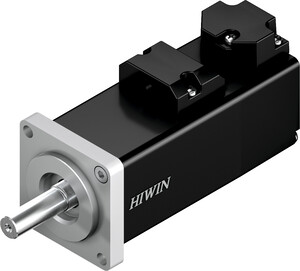

Typ:
EM1-C-M-10-2-0-E-0-A
Artikelnummer:
80025254
Drehmoment-Drehzahl-Diagramm
Abmessungen
| Technische Daten Motor | |||
|---|---|---|---|
| Tc | Nennmoment | 0,32 | Nm |
| Ic | Nennstrom | 0,78 | Aeff |
| Tp | Spitzenmoment (für 1 Sek.) | 1,18 | Nm |
| Ip | Spitzenstrom (für 1 Sek.) | 3,45 | Aeff |
| nN | Nenndrehzahl | 3000 | 1/min |
| nmax | Maximaldrehzahl | 6000 | 1/min |
| P | Nennleistung | 100 | W |
| V | Nennspannung | 220 | V AC |
| KT | Drehmomentkonstante | 0,41 | Nm/Aeff |
| Ke | Spannungskonstante | 28,364 | Veff/(1.000min-1) |
| R | Wicklungswiderstand | 22,72 | Ω |
| L | Wicklungsinduktivität | 13,86 | mH |
| J | Massenträgheitsmoment | 0,062 | kgm² × 10-4 |
| Masse | 0,47 | kg | |
| Isolationsklasse Motor | Klasse F | ||
| Umgebungsbedingungen | |||
|---|---|---|---|
| Umgebungstemperatur | 0 °C bis 50 °C | ||
| Lagertemperatur | -15 °C bis 70 °C | ||
| Luftfeuchte | Bis 80 % relative Luftfeuchte | ||
| Max. Aufstellhöhe | 1.000 m über NN | ||
| Bezeichnung | Kategorie | Produkt | Größe | Sprache |
|---|---|---|---|---|
| Servomotoren EM1 | Montageanleitung | Servomotoren | 4 MB | |
| Servomotoren EM1 | Katalog | Servomotoren | 1 MB | |
| Servomotor mit Antriebsverstärker | Projektierungsblatt | Servomotoren | 153 KB |
