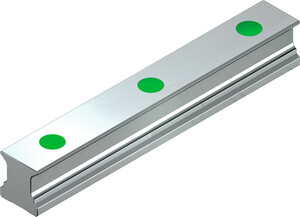

Typ:
CGR30R4000H
Artikelnummer:
5-002369
Hinweis
Schiene in Herstelllänge, bitte beachten Sie die abweichenden Toleranzangaben in der Tabelle.
Afmetingen
| Abmessungen | |||
|---|---|---|---|
| WR | Schienenbreite | 28 | mm |
| HR | Schienenhöhe | 28,35 | mm |
| D | 14 | mm | |
| h | 12,4 | mm | |
| d | 9 | mm | |
| P | Bohrungsteilung | 80 | mm |
| Lmax | Max. Länge (E1 = E2 = P/2) | 3920 | mm |
| Lmin | Min. Länge | 98 | mm |
| E1/2 min | 9 | mm | |
| E1/2 max | 71 | mm | |
| Gewicht | 5,1 | kg/m | |
| Abmessungen (Schiene in Herstelllänge) | |||
|---|---|---|---|
| L | Gesamtlänge | 4.000 +20 | mm |
| E1 | 20 ±0,5 | mm | |
| E2 | 60 +20 | mm | |
HIWIN-Beschichtung HICOAT CZS
HICOAT CZS ist eine sehr dünne Zink-Beschichtung, die einen sehr guten Korrosionsschutz ermöglicht, auch in Radien und Fasen. Kleinere blanke Stellen bleiben durch die kathodische Schutzwirkung korrosionsgeschützt. Dadurch wird – im Vergleich zu unbeschichteten Teilen – eine deutlich längere Gebrauchsdauer erreicht. Die CZS-Beschichtung steht für die Baureihen HG, EG und CG zur Verfügung. Weitere Informationen finden Sie im Katalog "Profilschienenführungen" unter dem Kapitel "HIWIN-Beschichtungen für Profilschienenführungen".
HIWIN-Beschichtung HICOAT CTS
HICOAT CTS ist eine Dünnschicht-Verchromung, die einen guten Korrosionsschutz und einen sehr guten Verschleißschutz bietet. Die hohe Veschleißfestigkeit resultiert aus der sehr hohen Härte der Beschichtung. Die CTS-Beschichtung ist Cr(VI)-frei und lebensmitteltauglich. Sie steht für die Baureihen HG, EG, CG und WE zur Verfügung. Weitere Informationen finden Sie im Katalog "Profilschienenführungen" unter dem Kapitel "HIWIN-Beschichtungen für Profilschienenführungen".
| Bezeichnung | Kategorie | Produkt | Größe | Sprache |
|---|---|---|---|---|
| Profilsínvezetések | Katalógus | Profilsínvezetések | 7 MB | |
| Profilsínvezetések | Konfigurációs lap | Profilsínvezetések | 2 MB | |
| Profilsínvezetések | Szerelési útmutató | Profilsínvezetések | 4 MB | |
| CG lineáris vezetők | Szórólap | Profilsínvezetések | 301 KB |
Langdurige smeereenheid van een profielrailgeleiding
Met de langdurige smeereenheid voor profielrailgeleidingen kunnen smeerintervallen vele malen worden verlengd waardoor het aantal onderhoudsintervallen aanzienlijk minder worden. Afhankelijk van de behoeften kunnen per loopwagen tot twee langdurige smeereenheden worden gemonteerd.
Montage en demontage van afdekkappen
De afdekkappen dienen om de montageboringen van de profielrails vrij te houden van spanen en vuil. In deze video laten we zien hoe u eenvoudig afdekkappen van staal, messing of kunststof kunt monteren en demonteren.
Vervangen van de afdekband – profielrailgeleidingen CG met loopwagen
Eenvoudige montage, betere bescherming tegen het binnendringen van vuil en tegen slijtage van de eindafdichtingen. Met HIWIN-afplakband kunt u een langere levensduur bereiken met kortere montagetijden. Ook bij gemonteerde loopwagen kunnen HIWIN-profielrailgeleidingen ook worden opgewaardeerd met een afdekband of een afdekband kan indien nodig worden vervangen. In deze video laten we zien hoe u de HIWIN-afdekband eenvoudig kunt monteren en demonteren.
Montage en demontage van afdekband
Eenvoudige montage, betere bescherming tegen het binnendringen van vuil en tegen slijtage van de eindafdichtingen. Met HIWIN-afplakband kunt u een langere levensduur bereiken met kortere montagetijden. In deze video laten we zien hoe u de HIWIN-afdekband eenvoudig kunt monteren en demonteren.
Verplaatsingsweerstand afhankelijk van de smeertoestand
De verplaatsingsweerstand van een loopwagen is afhankelijk van vele factoren, zoals de belading, temperatuur, smeerstof, (vet, vloeibaar vet, olie) hoeveelheid smeerstof, verplaatsingssnelheid, serie, bouwgrootte of het afdichtingssysteem. Een concrete specificatie van de verplaatsingsweerstand is daarom alleen mogelijk met gespecificeerde randvoorwaarden. Een essentiële factor hierbij is het smeerstof en de smeertoestand. Vooral in pas gesmeerde toestand, is de verplaatsingsweerstand aanzienlijk verhoogd. Maar al na een inloopfase van 15 meter is de verplaatsingsweerstand weer met ca. 50% verminderd.
Machinaal snijden van de afdekband
In deze video laten we zien met welke precisie we onze afdekbanden snijden.
Machinaal of handmatig afschuinen
In de volgende video kunt u zien hoe het afschuinen van randen op profielrailgeleiders machinaal en handmatig in zijn werk gaat.
Machinaal of handmatig toegesneden afdekband
In de volgende video kunt u zien hoe afdekbanden van profielrailgeleiders machinaal en handmatig op maat worden gesneden.
Werkwijze van een profielrailgeleiding
Een profielrailgeleiding maakt een lineaire beweging met behulp van kogels mogelijk. Door het gebruik van kogels of rollen tussen rail en loopwagen kan een profielrailgeleiding een uiterst precieze lineaire beweging bereiken.
