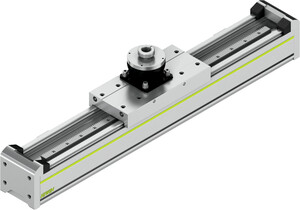

Typ:
HC150R223
Abmessungen
Max. Beschleunigung amax in Abhängigkeit der externen Nutzlast mext
| Abmessungen | |||
|---|---|---|---|
| Lc | Gesamtlänge Schlitten | 365 | mm |
| LT | Gesamtlänge | LT = LST + 565 | mm |
| Belastungsdaten | |||
|---|---|---|---|
| Fydynmax | Maximale Kraft | 9485 | N |
| Fzdynmax | Maximale Kraft | 10596 | N |
| Mxdynmax | Maximales Moment | 446 | Nm |
| Mydynmax | Maximales Moment | 1359 | Nm |
| Mzdynmax | Maximales Moment | 1217 | Nm |
| Allgemeine technische Daten | |||
|---|---|---|---|
| Max. Hub | 2000 | mm | |
| vmax | Max. Geschwindigkeit | 5 | m/s |
| amax | Max. Beschleunigung | 50 | m/s² |
| Fx_max | Max. Vorschubkraft | 4300 | N |
| Ma_max | Max. Antriebsmoment | 104,94 | Nm |
| Typische Nutzlast | 80 | kg | |
| Maximale Hublänge horizontal | 1500 | mm | |
| Maximale Hublänge vertikal | 2000 | mm | |
| Wiederholgenauigkeit | ± 0.05 | mm | |
| Ix | Flächenträgheitsmoment Profilquerschnitt | 7556719 | mm⁴ |
| Iy | Flächenträgheitsmoment Profilquerschnitt | 13470080 | mm⁴ |
| Führung | |||
|---|---|---|---|
| Führungstyp | QHH20CA | ||
| Cdyn | Dynamische Tragzahl | 30000 | N |
| C0 | Statische Tragzahl | 33860 | N |
| Antrieb | |||
|---|---|---|---|
| Verzahnung | Modul 2, schräg verzahnt | ||
| Vorschubkonstante | 153,33 | mm/U | |
| Wirkdurchmesser Ritzel | 48,81 | mm | |
| Zähnezahl Ritzel | 23 | ||
| Mechanische Kennwerte | |||
|---|---|---|---|
| Masse bei 0-Hub | 18,55 | kg | |
| Masse pro 1 m Hub | 2,3 | kg/m | |
| Masse Ausleger bei 0-Hub | 13,46 | kg | |
| Masse Ausleger pro 1 m Hub | 2,3 | kg/m | |
| Fl | Verschiebekraft Schlitten | 20 | N |
Zahnriemen
Der Zahnriemen mit modernen Hochleistungsprofilen (HTD-Form) und verstärkten Stahlzugträgern ermöglicht eine hohe Kraftübertragung und bietet gleichzeitig eine hohe Übersprungsicherheit.
