Onze op maat gemaakte lineaire asoplossing maakt deel uit van een geautomatiseerd systeem voor de productie van automotive connectoren. Het systeem combineert verschillende processtappen – van het ponsen en reinigen van de pinnen tot het nauwkeurig aanvoeren ervan naar het spuitgietproces, evenals het nadien uitnemen en plaatsen van de afgewerkte componenten.

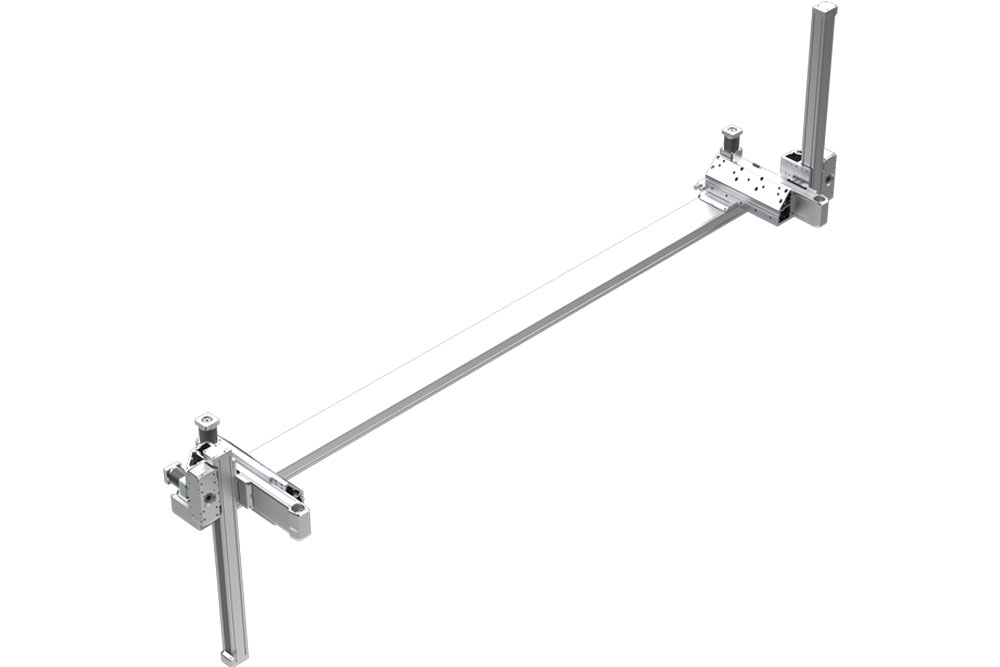

De door ons gerealiseerde oplossing is gebaseerd op een HT‑L lineaire motoras in de X‑richting, gecombineerd met twee vrijdragende YZ‑systemen. De Y‑assen zijn van het type HT‑B (tandriemaangedreven tafelassen), terwijl de Z‑assen bestaan uit twee HC‑B tandriemaangedreven cantilever assen. Het systeem wordt aangevuld met een op maat gemaakte energiekettingverbinding op alle assen. Het volledige systeem verzorgt essentiële handling- en positioneringstaken binnen het productieproces. De speciale asconfiguratie benut de beschikbare inbouwruimte optimaal en maakt volledig gebruik van het werkgebied. De lineaire motoras zorgt voor zeer dynamische en nauwkeurige positionering langs de hoofdas, terwijl de YZ‑systemen instaan voor het exact grijpen, aanvoeren en afleggen van de componenten. Na het ponsen en reinigen worden de pinnen via ons assysteem nauwkeurig naar de spuitgietmachine getransporteerd, waar het gietproces plaatsvindt. De afgewerkte connectoren worden vervolgens uitgenomen en gelijkmatig in verzamelbakken verdeeld. Het maatwerksysteem is afgestemd op de specifieke eisen van de toepassing en maakt een efficiënte integratie in bestaande installaties mogelijk.
Wij leveren krachtige bewegingssystemen met hoge precisie en uitgebreide maatwerkmogelijkheden, speciaal ontwikkeld voor complexe automatiseringsprocessen in de automotive-industrie.
Eisen:
- Hoge positionerings- en herhalingsnauwkeurigheid
- Efficiënt gebruik van de inbouwruimte
- Veilige en betrouwbare onderdelenbehandeling
- Hoge dynamiek bij korte cyclustijden
