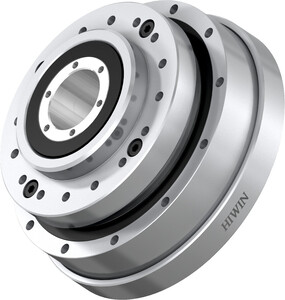

Type:
DGH-25-50-AH
Artikelnummer:
80120049
Afmetingen
| Technische gegevens | |||
|---|---|---|---|
| Reductieverhouding | 50 | ||
| Nominaal koppel bij 2000 1/min | 51 | Nm | |
| Piekkoppel bij start/stop | 127 | Nm | |
| Maximaal gemiddeld koppel | 72 | Nm | |
| Botsingskoppel | 242 | Nm | |
| Maximale invoersnelheid | 5600 | 1/min | |
| Maximale gemiddelde snelheid | 3500 | 1/min | |
| Afmetingen | |||
|---|---|---|---|
| A | 110 | mm | |
| B | 90 | mm | |
| C | 60 | mm | |
| D | 115 | mm | |
| E | 38 | mm | |
| F | 29 | mm | |
| G | 55,5 | mm | |
| H | 6 | mm | |
| I | 26 | mm | |
| J | 23,5 | mm | |
| K | 25 | mm | |
| L | 10,5 | mm | |
| M | 8,5 | mm | |
| N | 6 | mm | |
| P | 5 | mm | |
| Q | 11 | mm | |
| R | M3 × 6DP | ||
| S | 33,5 | mm | |
| T | 12 | ||
| U | 4,5 | mm | |
| V | 102 | mm | |
| W1 | 16 | ||
| W2 | M4 × 7DP | ||
| W3 | Ø4,5 × 15,5DP | mm | |
| X | 77 | mm | |
| Y | 22,5 | ° | |
| Z | 11,25 | ° | |
| Massatraagheidsmoment | 1,07 | ×10–4kgm2 | |
| Massa | 2,1 | kg | |
| Aanduiding | Categorie | Product | Grootte | Taal |
|---|---|---|---|---|
| DATORKER® asdrijfwerk | Projectblad | Strain wave reductoren | 238 KB | |
| DATORKER® asdrijfwerk | Catalogus | Strain wave reductoren | 3 MB | |
| Onze DATORKER ® | Flyer | Strain wave reductoren | 1 MB | |
| DATORKER® strain wave reductor DSC, DSH | Montagehandleiding | Strain wave reductoren | 8 MB |
