Type:

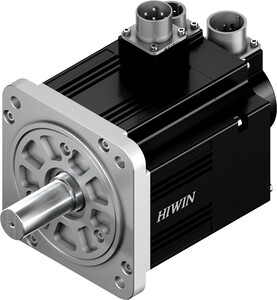

EM1-A-M-1K-2-B-E-0-A
Artikelnummer:
8-07-0208
Koppel-/toerentaldiagram
Afmetingen
| Technische gegevens motor | |||
|---|---|---|---|
| Tc | Nominaal koppel | 4,77 | Nm |
| Ic | Nennstrom | 5,1 | Aeff |
| Tp | Piekmoment (van 1 sec.) | 14,3 | Nm |
| Ip | Piekstroom (van 1 sec.) | 15,3 | Aeff |
| nN | Nominaal toerental | 2000 | 1/min |
| nmax | Maximum toerental | 3000 | 1/min |
| P | Nominaal vermogen | 1000 | W |
| V | Nominale spanning | 220 | V AC |
| KT | koppelconstante | 0,935 | Nm/Aeff |
| Ke | Spanningsconstante | 54,15 | Veff/(1.000min-1) |
| R | Wikkelingsweerstand | 0,81 | Ω |
| L | Wikkelinginductantie | 8 | mH |
| J | Massatraagheidsmoment | 8 | kgm² × 10-4 |
| Massa | 6,2 | kg | |
| Isolatieklasse motor | Klasse F | ||
| Technische gegevens rem | |||
|---|---|---|---|
| Tb | Remmenkoppel (statisch) | 10 | Nm |
| V | Voedingsspanning | 24VDC ± 10 % | V DC |
| A | Stroomopname | 0,56 | A |
| t0 | Reactietijd Openen | 80 | ms |
| tR | Reactietijd Sluiten | 30 | ms |
| Omgevingsomstandigheden | |||
|---|---|---|---|
| Omgevingstemperatuur | 0 °C tot 50 °C | ||
| Opslagtemperatuur | -15 °C tot 70 °C | ||
| Luchtvochtigheid | Tot 80 % relatieve vochtigheid | ||
| Max. opstelhoogte | 1.000 m boven NAP | ||
