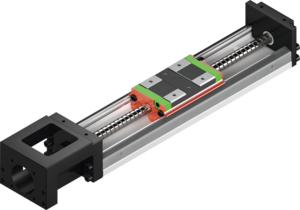

Type:
KK10020P1380A1F0
Article number:
10.00040
Dimensions
| Dimensions et poids | |||
|---|---|---|---|
| L0 | Longueur du profilé | 1380 | mm |
| L1 | Longueur d’axe | 1489 | mm |
| Déplacement maximal | 1210 | mm | |
| Lr | Course de réserve | 9 | mm |
| G | 15 | mm | |
| K | 90 | mm | |
| n | 10 | ||
| m | 7 | ||
| Masse | 25,3 | kg | |
| Capacités de charge de l’axe linéaire | |||
|---|---|---|---|
| Cdyn | Capacité de charge dynamique guidage sur rail profilé | 39200 | N |
| C0 | Capacité de charge statique du guidage sur rail profilé | 63406 | N |
| MX | Moment statique du guidage sur rail profilé | 2205 | Nm |
| MY | Moment statique du guidage sur rail profilé | 960 | Nm |
| MZ | Moment statique du guidage sur rail profilé | 960 | Nm |
| Diamètre de vis | 20 | mm | |
| Cdyn | Capacité de charge dynamique vis à billes | 7046 | N |
| C0 | Capacité de charge statique de la vis à bille | 12544 | N |
| C0_axial | Capacité de charge statique du palier fixe | 10600 | N |
| Fmax_axial | Force axiale max. du palier fixe | 6270 | N |
| Données techniques générales | |||
|---|---|---|---|
| Course max. | 1210 | mm | |
| vmax | Vitesse max. | 0,53 | m/s |
| amax | Accélération max. | 15 | m/s² |
| Répétabilité | ± 0.005 | mm | |
| Précision de positionnement | 0,05 | mm | |
| Parallélisme de guidage | 0,04 | mm | |
| Couple de démarrage | 250 | Nmm | |
| Ix | Moment d’inertie géométrique du section transversale | 129600 | mm⁴ |
| Iy | Moment d’inertie géométrique du section transversale | 2035000 | mm⁴ |
| Description | Category | Product | Size | Language |
|---|---|---|---|---|
| Axes linéaires KK, KF | Instructions de montage | Axes de précision & systèmes de précision | 2 MB | |
| Axes linéaires KK, KF | Fiche de projet | Axes linéaires et systèmes d'axes linéaires | 184 KB | |
| Axes de précision & systèmes de précision | Catalogue | Axes de précision & systèmes de précision | 9 MB |
Montage des capteurs fin de course et réglage de la distance de commutation sur un axe linéaire HIWIN
Avec les axes linéaires HIWIN, les capteurs fin de course ou les capteurs de référence supplémentaires se montent rapidement et facilement et se règlent en continu. La distance de commutation de l'élément d'amortissement s’ajuste facilement à l'aide d'une jauge de guidage. Dans cette vidéo, nous vous montrons comment cela fonctionne. Outils/accessoires recommandés : Jeu de clés Allen hexagonales, jauge de guidage, gabarit, instructions de montage.
