Type :

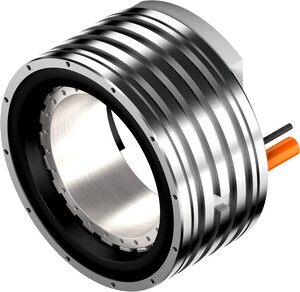

TM-5-77-SB6
Diagramme couple-vitesse (tension du circuit intermédiaire : 600 VDC)
Dimensions
| Couples et paramètres électriques | |||
|---|---|---|---|
| Tp | Pic de couple (pendant 1 sec.) | 760 | Nm |
| Tc_WC | Couple permanent (WC) | 365 | Nm |
| Ts_WC | Couple à l’arrêt (WC) | 299 | Nm |
| Ip | Pic de courant (pendant 1 sec.) | 88,4 | A |
| Ic_WC | Courant permanent (WC) | 31 | A |
| Is_WC | Courant d’arrêt (WC) | 24,8 | A |
| R25 | Résistance | 1,33 | Ω |
| L25 | Inductivité | 8,2 | mH |
| Km | Constante moteur | 8,8 | Nm/⎷W |
| Ke | Constante de temps électrique | 6,2 | ms |
| Kt | Constante de couple | 12,47 | Nm/A |
| Ku | Constante de tension | 7,2 | Veff/(rad/s) |
| Rth_WC | Résistance thermique (WC) | 0,05 | °C/W |
| Capteurs de température | PTC SNM 100; PTC SNM 130; Pt1000 | ||
| Umax | Tension max. du circuit intermédiaire | 750 | V |
| Vitesse de rotation max. pour Tc_WC | 394 | min-1 | |
| Vitesse de rotation max. pour Tp | 204 | min-1 | |
| Vitesse de rotation nominale | 394 | min-1 | |
| Paramètres mécaniques | |||
|---|---|---|---|
| 2p | Nombre de pôles | 44 | |
| HS | Hauteur du stator | 120 | mm |
| Diamètre extérieur | 310 | mm | |
| J | Couple de masse inertielle | 0,057 | kgm² |
| Mr | Masse rotor | 5 | kg |
| Ms | Masse stator | 22,6 | kg |
