Type :
LMSSA-18C200

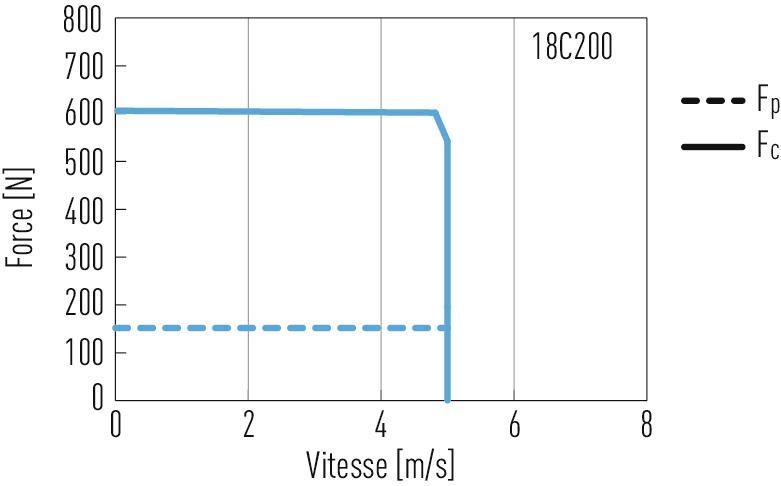

Force d'avance max. Fx en fonction de la vitesse d'axe v
Accélération max. amax en fonction de la charge utile externe
Dimension course à partir de 1 500 mm
| Caractéristiques techniques | |||
|---|---|---|---|
| Type de moteur | C | ||
| Moteur linéaire | LMC-B5 | ||
| Fc | Force permanente à Tmax | 150 | N |
| Ic | Courant permanent à Tmax | 3,4 | Aeff |
| Fp | Pic de force (pendant 1 sec.) | 600 | N |
| Ip | Pic de courant (pendant 1 sec.) | 13,6 | Aeff |
| Kf | Constante de force | 44,6 | N/Aeff |
| Ke | Constante de temps électrique | 0,7 | ms |
| R25 | Résistance | 6,3 | Ω |
| L | Inductivité | 4,5 | mH |
| Ku | Constante de tension | 25,8 | Veff/(m/s) |
| Km | Constante moteur | 14,4 | N/⎷W |
| Rth | Résistance thermique | 0,66 | °C/W |
| Thermostat | 3 PTC SNM 120 en série | ||
| Tension max. du circuit intermédiaire | 330 | V | |
| 2τ | Écart entre pôles | 60 | mm |
| Tmax | Température max. des bobinages | 120 | °C |
| Masse déplacée | 5 | kg | |
| LT | Longueur totale | LT = LST + 480 | mm |
| Données techniques générales | |||
|---|---|---|---|
| Course max. | 2500 | mm | |
| vmax | Vitesse max. | 5 | m/s |
| amax | Accélération max. | 50 | m/s² |
| Répétabilité | ± 0.001 | mm | |
