Type :
LMSSA-18C100

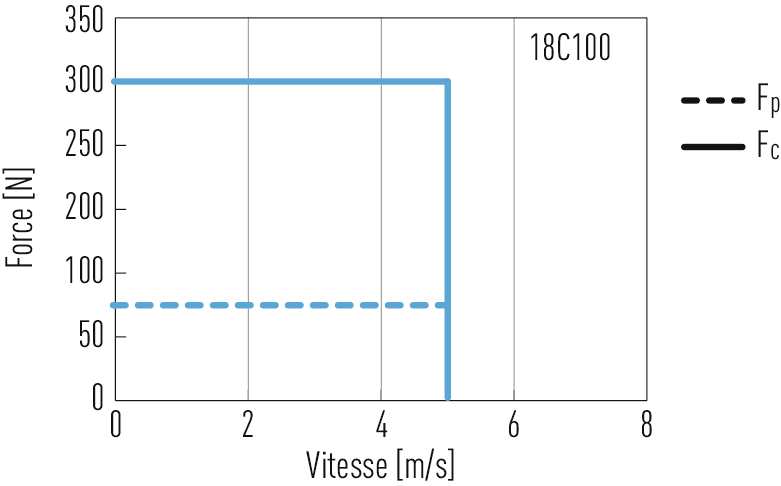

Force d'avance max. Fx en fonction de la vitesse d'axe v
Accélération max. amax en fonction de la charge utile externe
Dimension course jusqu’à 1 500 mm
| Caractéristiques techniques | |||
|---|---|---|---|
| Type de moteur | C | ||
| Moteur linéaire | LMC-EFC2 | ||
| Fc | Force permanente à Tmax | 75 | N |
| Ic | Courant permanent à Tmax | 3,4 | Aeff |
| Fp | Pic de force (pendant 1 sec.) | 300 | N |
| Ip | Pic de courant (pendant 1 sec.) | 13,6 | Aeff |
| Kf | Constante de force | 22,6 | N/Aeff |
| Ke | Constante de temps électrique | 0,7 | ms |
| R25 | Résistance | 3,3 | Ω |
| L | Inductivité | 2,3 | mH |
| Ku | Constante de tension | 12,9 | Veff/(m/s) |
| Km | Constante moteur | 9,9 | N/⎷W |
| Rth | Résistance thermique | 1,26 | °C/W |
| Thermostat | 3 PTC SNM 120 en série | ||
| Tension max. du circuit intermédiaire | 330 | V | |
| 2τ | Écart entre pôles | 60 | mm |
| Tmax | Température max. des bobinages | 120 | °C |
| Masse déplacée | 3 | kg | |
| LT | Longueur totale | LT = LST + 290 | mm |
| Données techniques générales | |||
|---|---|---|---|
| Course max. | 2700 | mm | |
| vmax | Vitesse max. | 5 | m/s |
| amax | Accélération max. | 50 | m/s² |
| Répétabilité | ± 0.001 | mm | |
| Désignation | Catégorie | Produit | Taille | Langue |
|---|---|---|---|---|
| Nos systèmes de précision | Prospectus | Axes de précision & systèmes de précision | 124 KB | |
| Axe linéaire motorisé LMSSA | Instructions de montage | Axes de précision & systèmes de précision | 3 MB | |
| Axes de précision LMX, LMSSA | Fiche de projet | Axes de précision & systèmes de précision | 1 MB | |
| Axes de précision & systèmes de précision | Catalogue | Axes de précision & systèmes de précision | 9 MB |
