Type:

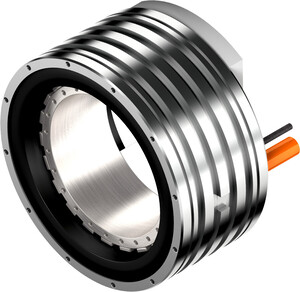

TM-5-2F-SB6
Torque-speed diagram (DC link voltage: 600 VDC)
Dimensions
| Torques and electrical parameters | |||
|---|---|---|---|
| Tp | Peak torque (for 1 sec.) | 455 | Nm |
| Tc_WC | Continuous torque (WC) | 236 | Nm |
| Ts_WC | Stall torque (WC) | 193 | Nm |
| Ip | Peak current (for 1 sec.) | 80,4 | A |
| Ic_WC | Continuous current (WC) | 32,2 | A |
| Is_WC | Stall current (WC) | 25,8 | A |
| R25 | Resistance | 1,23 | Ω |
| L25 | Inductance | 8,7 | mH |
| Km | Motor constant | 5,5 | Nm/⎷W |
| Ke | Electrical time constant | 7,1 | ms |
| Kt | Torque constant | 7,62 | Nm/A |
| Ku | Back EMF constant | 4,4 | Veff/(rad/s) |
| Rth_WC | Thermal resistance (WC) | 0,055 | °C/W |
| Thermal sensors | PTC SNM 100; PTC SNM 130; Pt1000 | ||
| Umax | Max. DC bus voltage | 600/750 | V |
| Max. speed at Tc_WC | 665 | min-1 | |
| Max. speed at Tp | 403 | min-1 | |
| Nominal speed | 665 | min-1 | |
| Mechanical parameters | |||
|---|---|---|---|
| 2p | Number of poles | 22 | |
| HS | Height of stator | 200 | mm |
| Outer diameter | 198 | mm | |
| J | Mass inertia moment | 0,014 | kgm² |
| Mr | Mass or rotor | 5,1 | kg |
| Ms | Mass of stator | 22,7 | kg |
