Type:

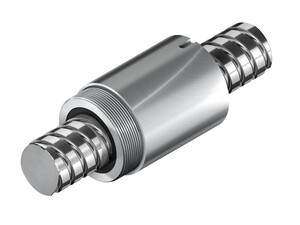

L25-05T4-SE-F
Dimensions
| Dimensions | |||
|---|---|---|---|
| ds | Shaft outer diameter | 25 | mm |
| D | 45 | mm | |
| D1 | Screw-on thread | M40 × 1.5 | |
| L | Nut length | 60 | mm |
| L1 | 15 | mm | |
| dk | 22,5 | mm | |
| Cdyn | Dynamic load rating | 15600 | N |
| C0 | Static load rating | 27900 | N |
| Axial play max. | 0,02 | mm | |
| Mass | 0,82 | kg | |
