Type:

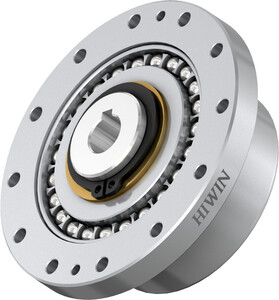

DSC-20-50-CO
Article number:
80047568
Wymiary montażowe
| Technical data | |||
|---|---|---|---|
| Reduction | 50 | ||
| Nominal torque at 2000 rpm | 25 | Nm | |
| Peak torque at start/stop | 56 | Nm | |
| Maximum average torque | 34 | Nm | |
| Collision torque | 98 | Nm | |
| Maximum input speed | 6500 | 1/min | |
| Max. average speed | 3500 | 1/min | |
| Dimensions | |||
|---|---|---|---|
| A | 70 | mm | |
| B | 33,5 | mm | |
| C | 21,5 | mm | |
| D | 7,5 | mm | |
| E | 3 | mm | |
| F | 3 | mm | |
| G | 20,1 | mm | |
| H | 54 | mm | |
| I | 32 | mm | |
| J | 16 | mm | |
| K | 21 | mm | |
| L | 9 | mm | |
| M | 3 | mm | |
| N | 10,4 | mm | |
| O | M3 | ||
| P | 27 | mm | |
| Q1 | 8 | ||
| Q2 | 5,5 | mm | |
| R | 24 | mm | |
| V1 | 12 | ||
| V2 | 3,5 | mm | |
| W | 62 | mm | |
| X | M3 | ||
| Y | 15 | ° | |
| Mass inertia moment | 0,193 | ×10–4kgm2 | |
| Mass | 0,28 | kg | |
