Type:

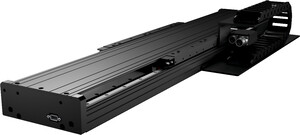

LMX1A-SA12
Dimensions
| General technical data | |||
|---|---|---|---|
| amax | Max. acceleration | 50 | m/s² |
| vmax | Max. speed | 5 | m/s |
| Stroke | 100 ‒ 4000 | mm | |
| Load capacity | 20 | kg | |
| Repeatability | ± 1 | µm | |
| Precision (calibrated) | ± 2 | µm | |
| Flatness / 300 mm | ± 5 | µm | |
| Straightness / 300 mm | ± 5 | µm | |
| Drive | |||
|---|---|---|---|
| Continuous force | 205 | N | |
| Peak force | 579 | N | |
| Mechanical properties | |||
|---|---|---|---|
| Moved mass | 6 | kg | |
