Type:

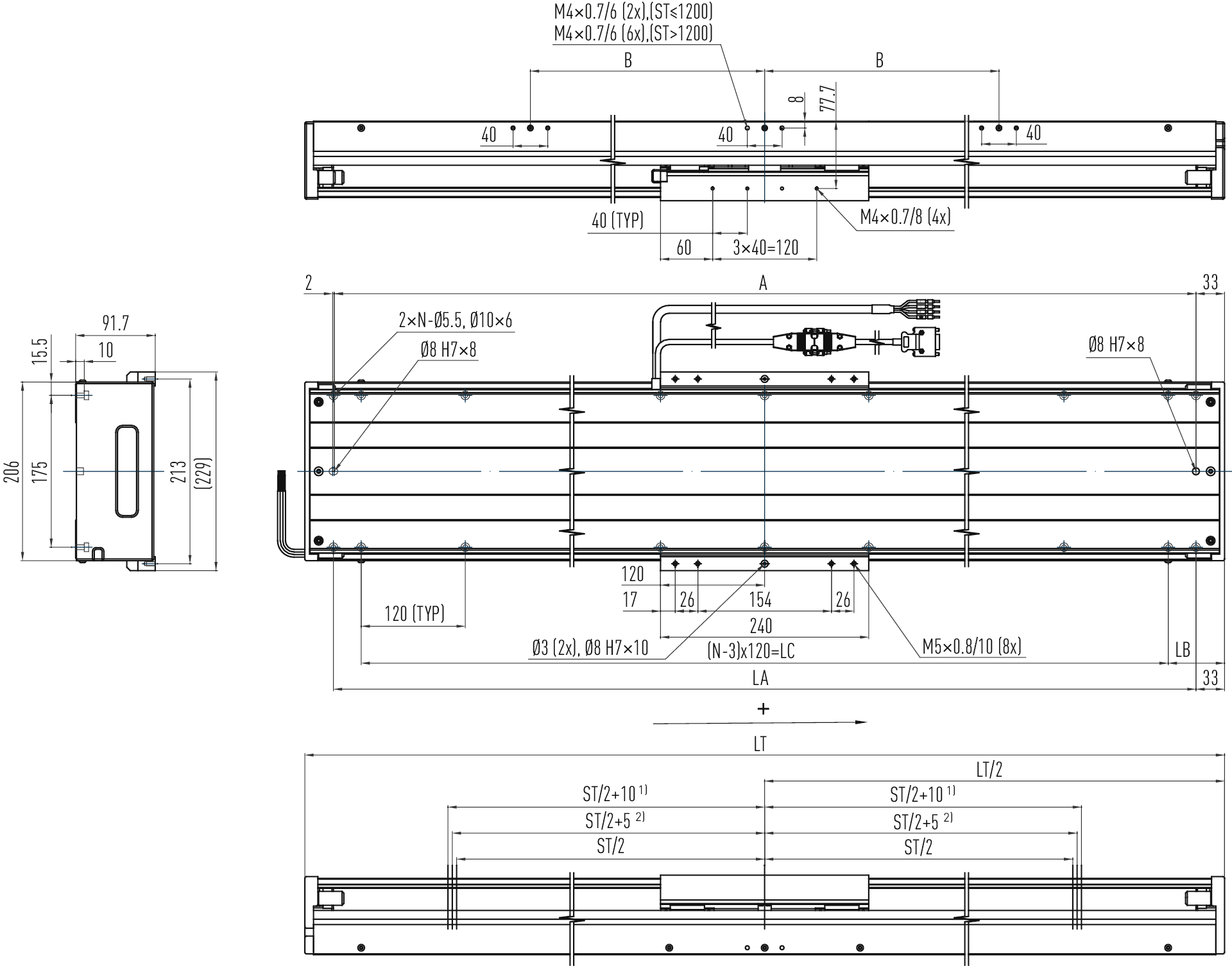

LMSSA-20S300
Stroke dimensions up to 1500 mm
| Technical data | |||
|---|---|---|---|
| Motor type | S | ||
| Linear motor | LMSA22 | ||
| Fc | Continuous force at Tmax | 362 | N |
| Ic | Continuous current at Tmax | 3,9 | Aeff |
| Fp | Peak force (for 1 sec.) | 1023 | N |
| Ip | Peak current (for 1 sec.) | 11,8 | Aeff |
| Fu | Ultimate force (for 0.5 s) | 1341 | N |
| Iu | Ultimate current (for 0.5 s) | 19,6 | Aeff |
| Kf | Force constant | 92,5 | N/Aeff |
| Ke | Electrical time constant | 4,9 | ms |
| R25 | Resistance | 6,8 | Ω |
| L | Inductance | 33 | mH |
| Ku | Back EMF constant | 53,4 | Veff/(m/s) |
| Km | Motor constant | 28,9 | N/⎷W |
| Rth | Thermal resistance | 0,44 | °C/W |
| Tth | Thermal time constant | 2540 | s |
| Thermal switch | 3 PTC SNM 120 in series | ||
| Max. DC bus voltage | 600 | V | |
| 2τ | Pole pair pitch | 30 | mm |
| Tmax | Max. winding temperature | 120 | °C |
| Moved mass | 6,4 | kg | |
| LT | Total length | LT = LST + 350 | mm |
| LST | Stroke length | 100 - 2600 | mm |
| General technical data | |||
|---|---|---|---|
| Max. stroke | 2600 | mm | |
| vmax | Max. speed | 5 | m/s |
| amax | Max. acceleration | 50 | m/s² |
| Repeatability | ± 0.001 | mm | |
