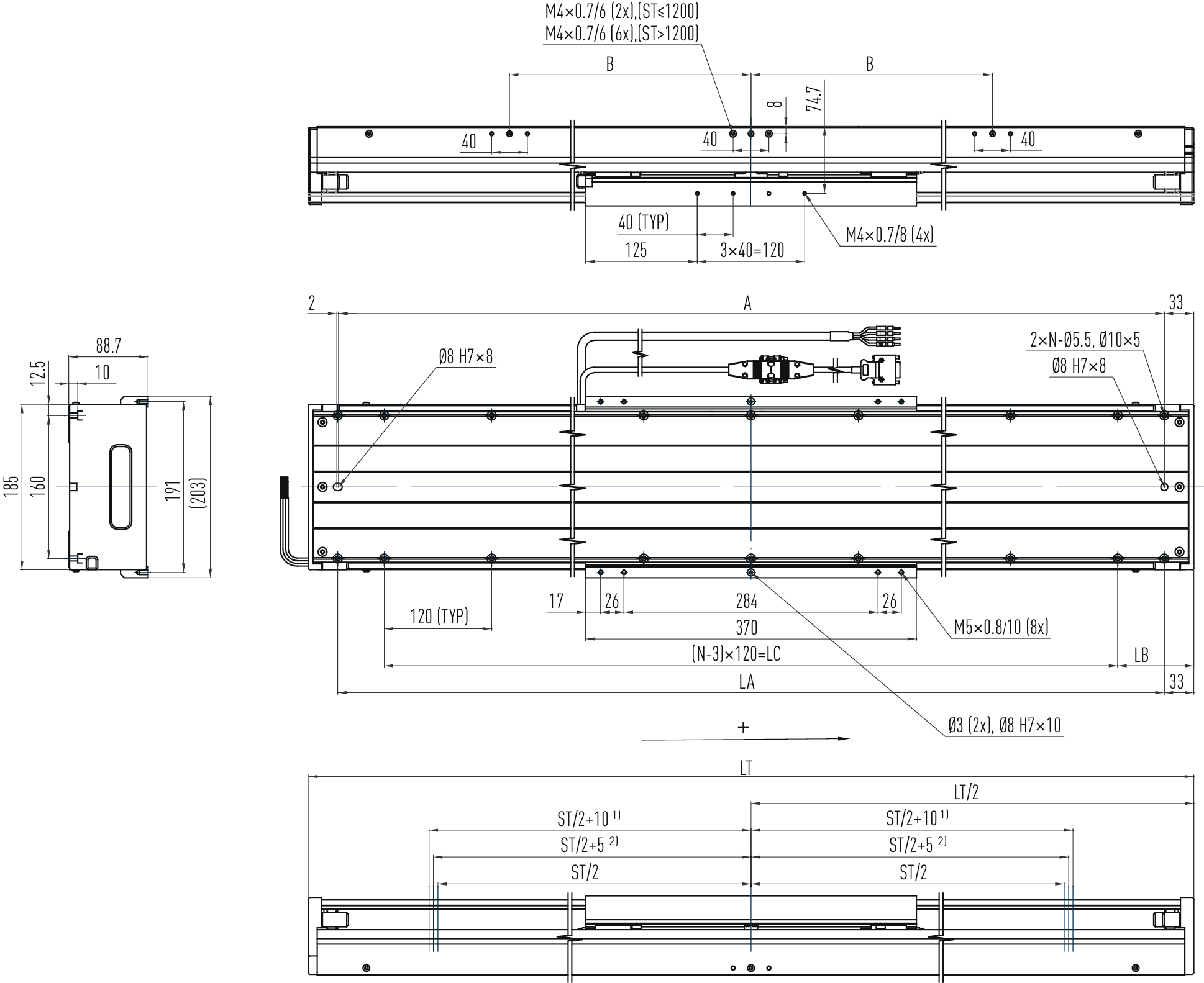

Type:
LMSSA-18S300
Stroke dimensions up to 1500 mm
| Technical data | |||
|---|---|---|---|
| Motor type | S | ||
| Linear motor | LMSA13 | ||
| Fc | Continuous force at Tmax | 308 | N |
| Ic | Continuous current at Tmax | 6,3 | Aeff |
| Fp | Peak force (for 1 sec.) | 868 | N |
| Ip | Peak current (for 1 sec.) | 19 | Aeff |
| Fu | Ultimate force (for 0.5 s) | 1138 | N |
| Iu | Ultimate current (for 0.5 s) | 31,7 | Aeff |
| Kf | Force constant | 48,6 | N/Aeff |
| Ke | Electrical time constant | 4,4 | ms |
| R25 | Resistance | 2,8 | Ω |
| L | Inductance | 12,4 | mH |
| Ku | Back EMF constant | 28,1 | Veff/(m/s) |
| Km | Motor constant | 23,7 | N/⎷W |
| Rth | Thermal resistance | 0,41 | °C/W |
| Tth | Thermal time constant | 2290 | s |
| Thermal switch | 3 PTC SNM 120 in series | ||
| Max. DC bus voltage | 600 | V | |
| 2τ | Pole pair pitch | 30 | mm |
| Tmax | Max. winding temperature | 120 | °C |
| Moved mass | 6,2 | kg | |
| LT | Total length | LT = LST + 480 | mm |
| LST | Stroke length | 100 - 2500 | mm |
| General technical data | |||
|---|---|---|---|
| Max. stroke | 2500 | mm | |
| vmax | Max. speed | 5 | m/s |
| amax | Max. acceleration | 50 | m/s² |
| Repeatability | ± 0.001 | mm | |
| Description | Category | Product | Size | Language |
|---|---|---|---|---|
| Precision axes LMX, LMSSA | Project planning sheet | Precision axes & precision systems | 1 MB | |
| Our precision systems | Flyer | Precision axes & precision systems | 110 KB | |
| Precision axes & precision systems | Catalogue | Precision axes & precision systems | 9 MB | |
| Linear motor axis LMSSA | Assembly Instructions | Precision axes & precision systems | 3 MB |
