HT100LA01
Type:

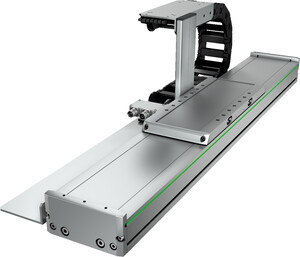

HT100LA01
Configure
CAD
Data sheet
Data sheet

HT100LA01

www.hiwin.de
Sizing

Mål

Maks. acceleration amaks. i forhold til den eksterne nyttelast mekst.

Bøjning w over ikke-understøttet akselængde LAW under nyttelast

Dimensions
Lc Total carriage length 255 mm
B Switch position 113,5 mm
C Switch position 37 mm
LT Total length LT = LST + 319 mm
Load data
Fydynmax Ultimate force 1101 N
Fzdynmax Ultimate force 1101 N
Mxdynmax Maximum torque 35 Nm
Mydynmax Maximum torque 96 Nm
Mzdynmax Maximum torque 96 Nm
z Upper carriage edge to guiding centre 53,3 mm
General technical data
Max. stroke 5511 mm
vmax Max. speed 5 m/s
amax Max. acceleration 50 m/s²
Load capacity 20 kg
Maximum total length 5830 mm
Repeatability ± 0.005 mm
Flatness ± 0.03 mm/300 mm
Straightness ± 0.03 mm/300 mm
Ix Area moment of inertia of profile cross-section 282903 mm⁴
Iy Area moment of inertia of profile cross-section 1541419 mm⁴
Guiding
Guiding type MGN09H
Cdyn Dynamic load rating 2550 N
C0 Static load rating 4020 N
Drive
Linear motor LMSA01
Continuous force 52 N
Peak force 112 N
Mechanical properties
Carriage mass 1,97 kg
Mass at 0 stroke 4,15 kg
Mass per 1 m stroke 6,45 kg/m
Fl Carriage displacement force 2 N
Details
Afdækningsbånd
Stål-afdækningsbåndet forhindrer, at der trænger smuds og støv ind i akslen. Desuden giver afdækningsbåndet mulighed for at bruge akslerne i områder med grove, skarpkantede eller varme fremmedlegemer. Magnetpanelerne integreret i akselprofilen holder båndet sikkert i position og øge tætningsvirkningen.
Smøring
Til nem vedligeholdelse af lineærakslen er der monteret en smørenippel separat til hvert smørested til venstre og højre på slæden. På den måde sikres der altid en optimal tilgængelighed til eftersmøring, også ved vanskelige monteringsforhold. Du kan finde yderligere informationer om smøring og vedligeholdelse i monteringsvejledningen.
