Til håndtering, positionering og justering af døre til store strømtransformatorer har vi udviklet et pick & place-system til tunge laster med fem HIWIN-linearakser og en integreret drejeakse. Løsningen sørger for sikker flytning af de tunge komponenter og sikrer præcis positionering under hele håndteringsprocessen.

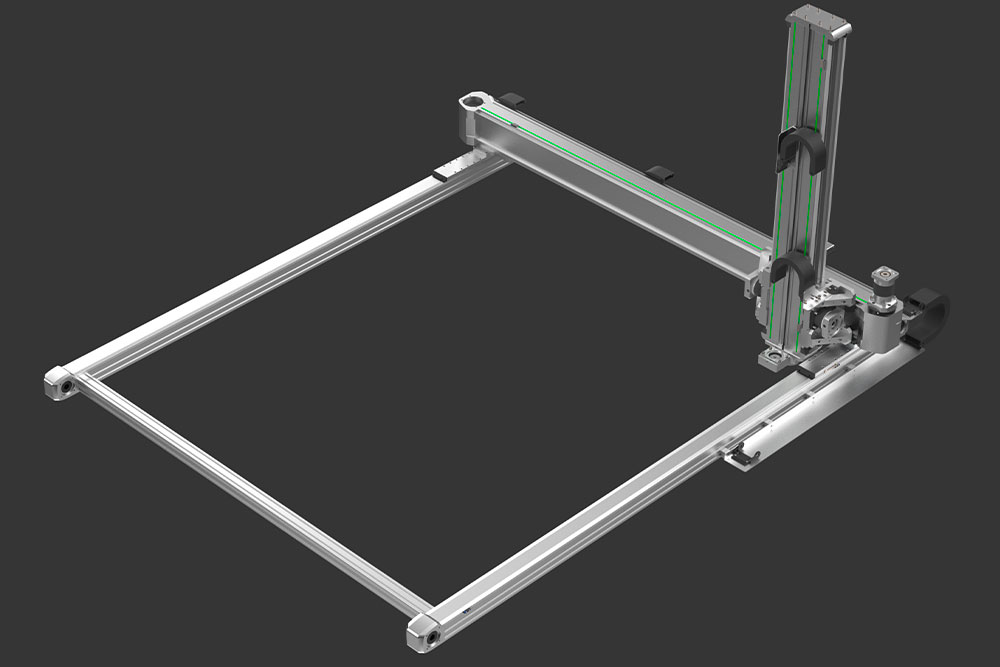

Der anvendes to HIWIN-linearakser med tandremdrev HM-B på X-aksen, en broakse med tandremdrev HB-B på Y-aksen samt to broakser med tandstangsdrev HB-R til den vertikale bevægelse. Systemet suppleres af en DATORKER®, der varetager komponenternes rotationsbevægelse og muliggør deres nøjagtige justering.
Konstruktionen kombinerer høje bæreevner med store bevægelsesområder og er dermed særligt velegnet til krævende håndteringsopgaver inden for maskin- og anlægsbyggeri.
Til rotationsbevægelsen blev drevedrevet integreret mellem de to Z-akser. Et specialudviklet remtræk overfører drejningsmomentet til kundens applikation og muliggør en kontrolleret justering af transformatordørene gennem hele processen. Denne integration har gjort det muligt at realisere en pladsbesparende og robust løsning.
Derudover blev der udviklet en kundespecifik energikædeføring, og systemet blev tilpasset de særlige krav i denne tunglastanvendelse.
Resultatet er en højtydende automatiseringsløsning, der forener forskellige lineære og roterende bevægelser i ét system og dermed understøtter en effektiv materialestrøm.
Ønsker du at realisere et håndteringssystem til tunge laster til din anvendelse?
Vores eksperter rådgiver dig gerne om designet af en skræddersyet HIWIN-løsning.
Krav:
- Håndtering af tunge komponenter op til 150 kg
- Præcis positionering og justering
- Integreret rotationsbevægelse
- Store vandringer
HIWIN-komponenter:
Gå direkte hertil for at se de monterede HIWIN-komponenter:
